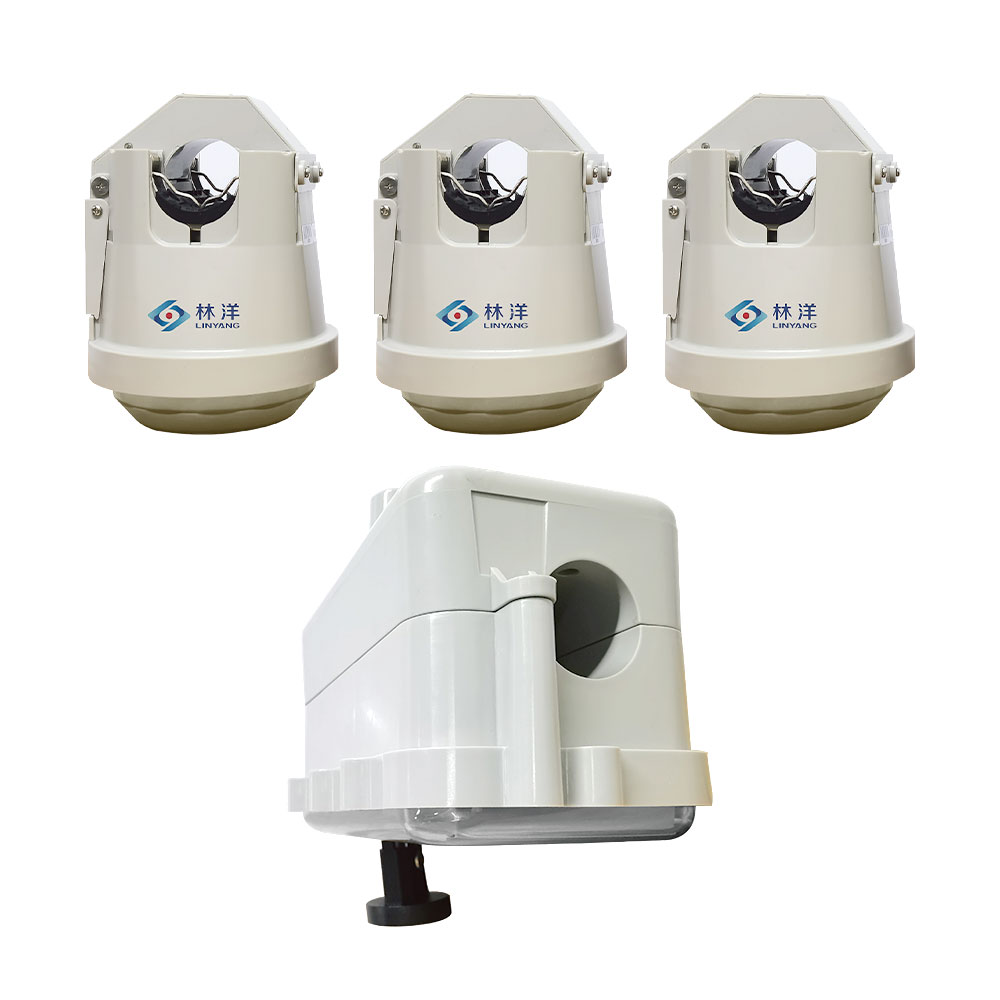

高精度暂态录波型故障指示器

高精度故障指示器是威廉希尔williamhill官方网站借鉴海内外相关产品手艺优点，在原有故障指示器产品的基础上举行了深入研究后，开发出海内领先的一种综合故障监测定位解决计划。解决了古板故障指示器单相接地故障判断准确度低及故障信息不可溯源的难题，综合运用无线通讯、信息网络及新质料等现代科学生长的新手艺而研制出来的一套电场启动高精度型故障定位装置。

收罗单位（小电流自取电、高速录波），≥3A小电流自取电手艺，进入全功效状态，实时在线稳固运行；接纳先进电子式电流互感器，线路电流丈量精度±1%；智能触发，捕获小电流接地故障瞬间暂态波形信号，每周波256点；精准对时，同步实现三相电流、对地电场波形收罗�Ｋ鸭ノ唬呖煽康缭聪低常裟芎兔馕ば畹绯刂鞅腹┑�；每30分钟同步一次即可包管三相同步精度(≤30μs)；三相合成获取暂态零序电流，实现接地故障精准检测、定位；GPS高精度(1us)授时，获得准确绝对时标

主要应用

短路故障定位：当线路爆发短路故障时，故障点前的故障指示器可以准确检测到线路的特征，凭证短途经流突变法和过流速断法迅速判断故障，故障点后的故障指示器不可动，从而完成短路故障定位。
接地故障定位：收罗单位实时监测线路的电流和电场波形，当爆发接地故障时，能捕获线路上细小的特征转变，并生涯故障时刻的的波形数据，搜集单位凭证相似性算法举行外地判别，也可以将波形数据上传至主站剖析判别，实现接地故障的定位。
故障指示，检测出故障后，收罗单位上红色LED灯以5s的频率闪灼，利便维护职员查找故障点，故障复归后，故障指示器LED灯自动阻止闪灼。

主要特点

采样精度高：高精度、高采样率的收罗电路与先进的模拟量采样算法包管了线路上负荷数据准确性。
取电能力强：应用新质料和立异电源管理手艺。
装置功耗低：接纳超低功耗的硬件设计计划，且对程序举行低功耗优化设计。
智能化故障检测，杜绝误动、拒动：可准确检测相间短路故障，同时支持自顺应两种短路故障判断模式；可区分永世性故障和瞬时性故障；具有先进的防误动设计。
装备免维护设计：挂线后自主运行，免维护设计，须要时可修改运行参数或软件升级。
带电装卸、清静便当：优异的结构设计，可带电拆装，清静利便。

手艺参数

收罗单位手艺参数：

参数名称	参数值
接地故障检测要领	暂态录波法
行动误差	短路故障报警启动误差≦±10%，崎岖温运行情形下启动误差≦±10%
短路故障最小识别时间	≦40mS
重合闸最小识别时间	0.2S
报警方法	闪光
准时复位时间误差	≤±1%（2～48h）
收罗单位平均功耗	静态功耗≦80μA
收罗单位三相时间同步误差	≤30μS
故指录波启动条件	电流突变、相电场强度突变等，可实现同组触发、阈值可设。
每周波采样点	≥256点
录波稳态误差	0A～300A时，≤±3A。
录波稳态误差	300A～600A时，≤±1%
录波暂态误差	≤10%
启动时间误差	≤20mS
三相时标误差	≤100μS
录波规模	≥启动前4个周波、启动后8个周波
收罗单位电池容量及带电能力	≥8.5Ah（凭证地方标准设置）。非充电电池单独供电时，最小事情电流≤80?A。电池一连事情时间大于8年，且闪光报警≥2000小时
TA取电能力	线路负荷电流为≥5A时，TA取电5S内能全功效事情
卡线握力	1)遭受≥50N沿导线偏向的横向拉力
卡线握力	2)遭受≥8倍自重的向下拉力
适用导线截面	35～240mm²
净重量	≤1kg
防护品级	IP68
装置方法	倾轧线路户外带电装置

搜集单位手艺参数：

参数名称	指标
额定事情电压	DC12V
接入容量	3只收罗单位
守时精度	≤2S/24h
平均无故障时间（MTBF）	＞70000h
通讯方法	与主站无线�？樗蛲ㄑ叮？榧嫒�4G/3G/2G
收罗单位与搜集单位通讯	微功率无线通讯距离≥50米
搜集单位电源	1)太阳能板容量≥15VA（凭证地方标准设置）
搜集单位电源	2)后备电池容量≥8Ah（凭证地方标准设置）
数据存储	1)循环存储每组收罗单位31天的电流、相电场强度定点数据、64条故障事务纪录和64次故障录波数据，且断电可生涯，定点数据牢靠为1天96个点。
	2)支持收罗单位和搜集单位参数的存储及修改，断电可生涯。
	3)具备日志纪录及远程盘问召录功效。
防护品级	电杆装置IP55
搜集单位正常运行功耗	≦0.2VA
装置方法	电杆牢靠式
